安全 控制器

控制器


安全性确认——故障保护

触边开关厂家的管控

针对于4线和2线式全部有断线检测功能。


立即咨询

控制器


安全性确认——故障保护

触边开关厂家的管控

针对于4线和2线式全部有断线检测功能。

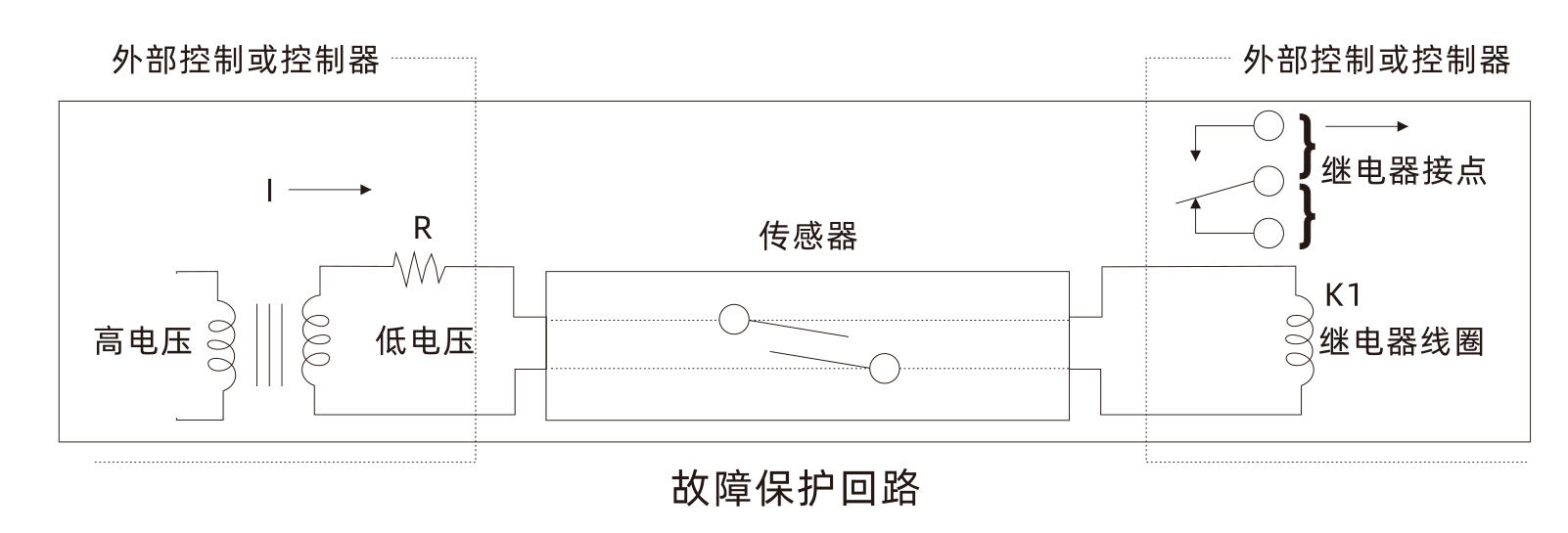

回路图



正常状态

恒定电流(I)流过K1继电器为励磁状态      安全出力

传感器动作

继电器线圈K1处于非励磁状态            安全出力

电压低下(功率损失)

电流(I)不流过K1时为非励磁状态       安全出力

传感器不良(开关导体不良,信号线)

电流(I)不流动时,K1处于非励磁状态    安全出力

安全出力off       →     非常停止回路动作 →   机械停止

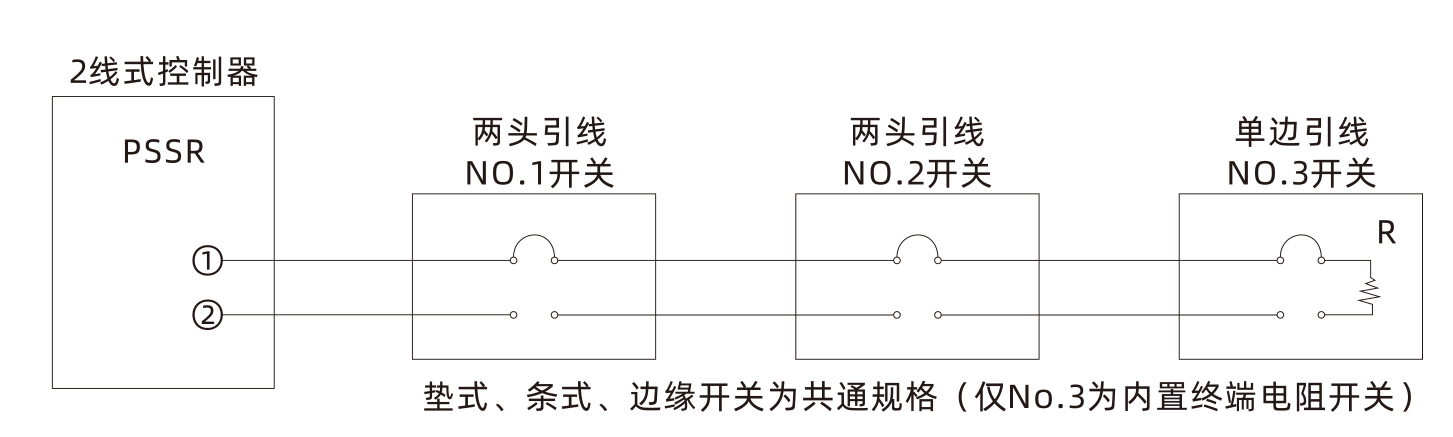

   连接多个开关使用时(2线式)

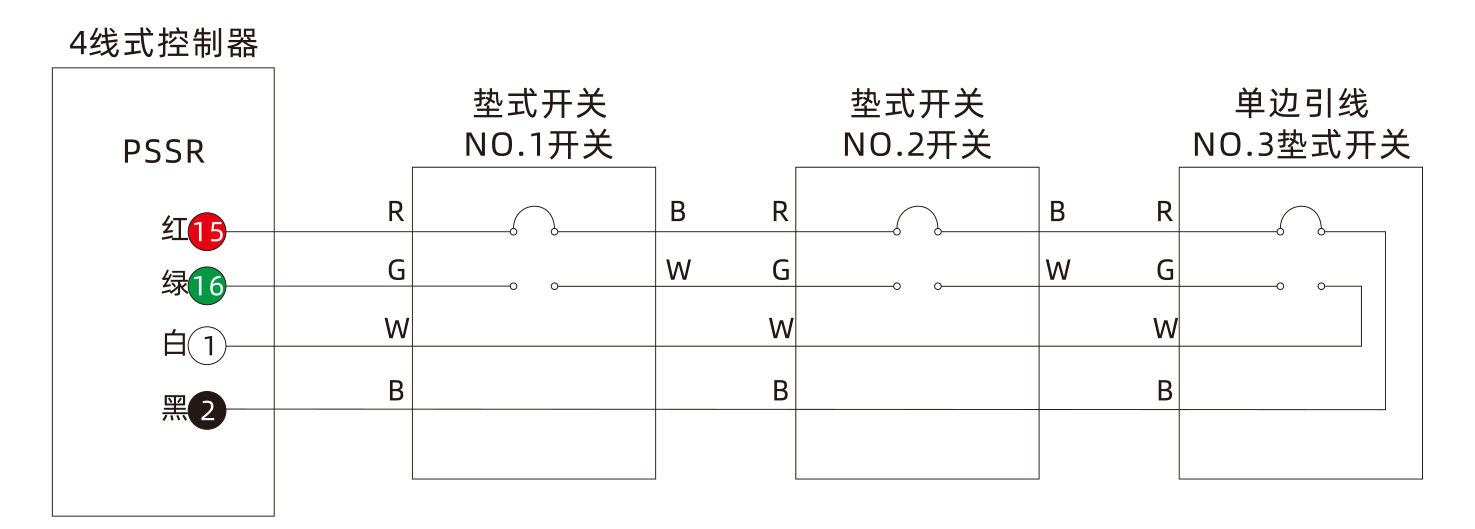

     连接多个开关使用时(4线式)

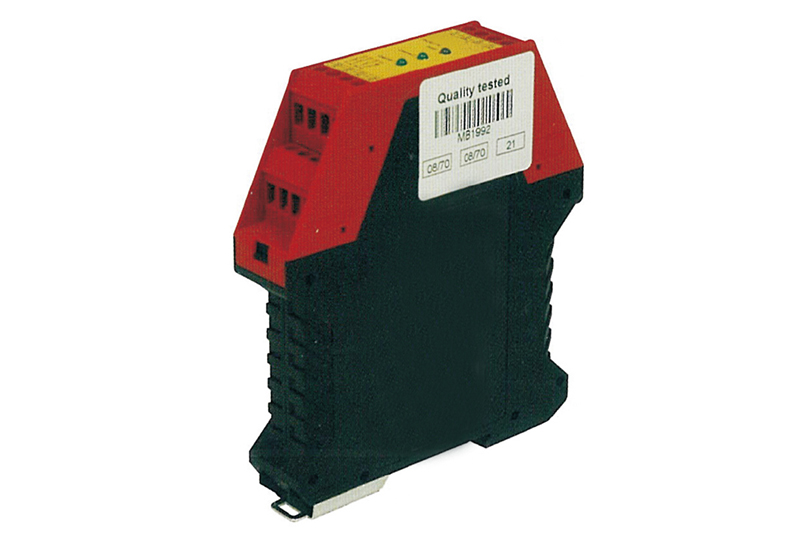

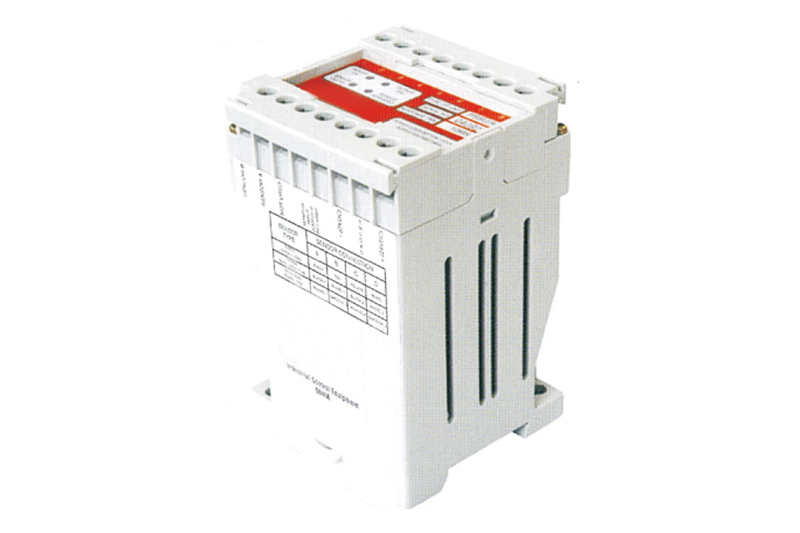

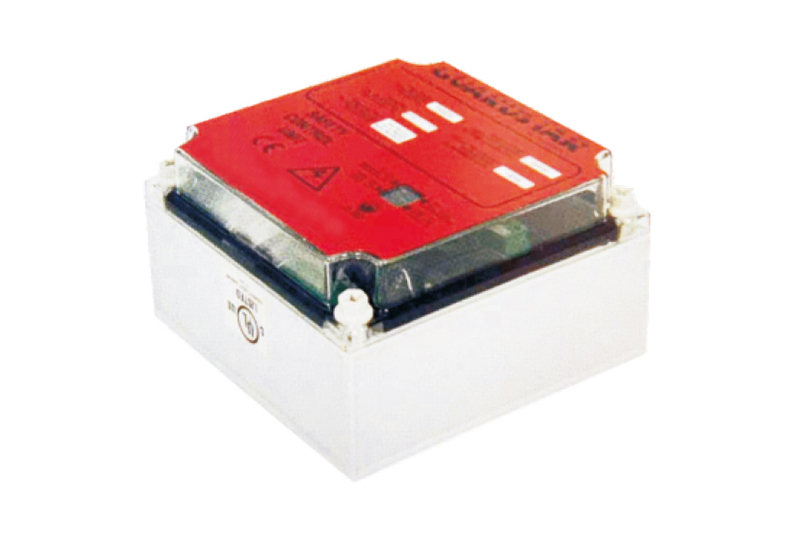

KPSSU控制单元规格式样

型式



KPSSU/1

KPSSU/2

KPSSU/3

KPSSU/4

KPSSU/A1

KPSSU/A2

供给电压

110/240VAC 50/60HZ

24VDC

110/240VAC 50/60HZ

24VDC

110/240VAC 50/60HZ

24VDC稳定电源

消费电压

6VA

6VA

10VA

安装方法

DIN轨道安装

面板安装

DIN轨道安装

保护等级

IP20

IP67

IP20

故障排除

手动(外部)复位

自动复位

安全等级

类别3(EN954-1)UL/cUL认证

UL/cUL认证

安全出力容量

2.0A@240VAC、24VDC(电阻负载)

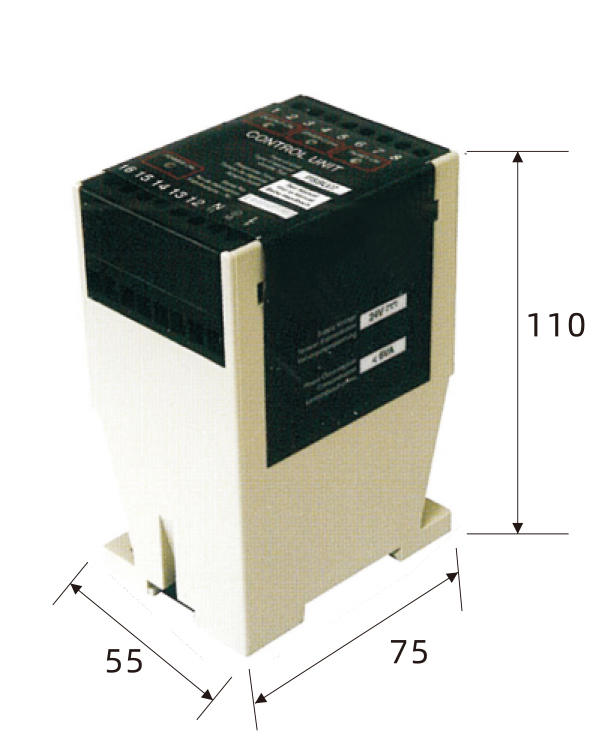

KPSSU/1

KPSSU/2          型式、尺寸(mm)

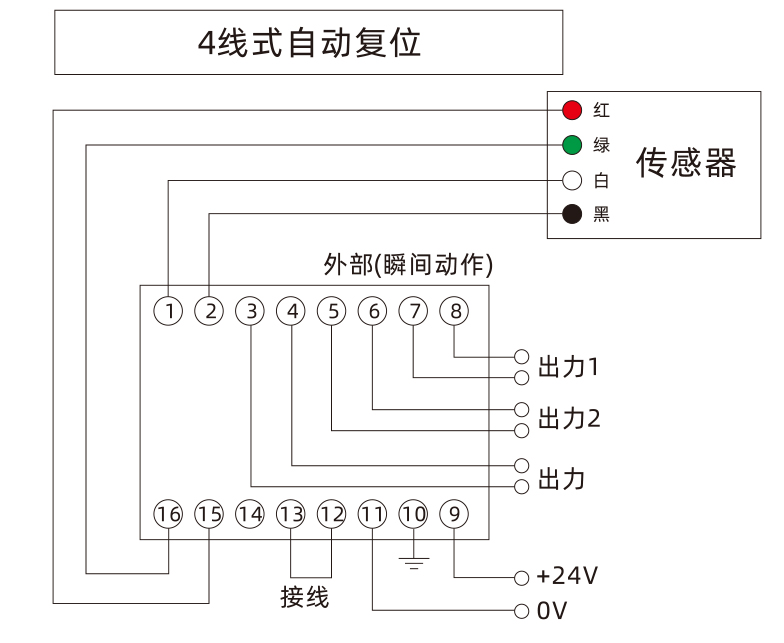

      接口端子、配线方法

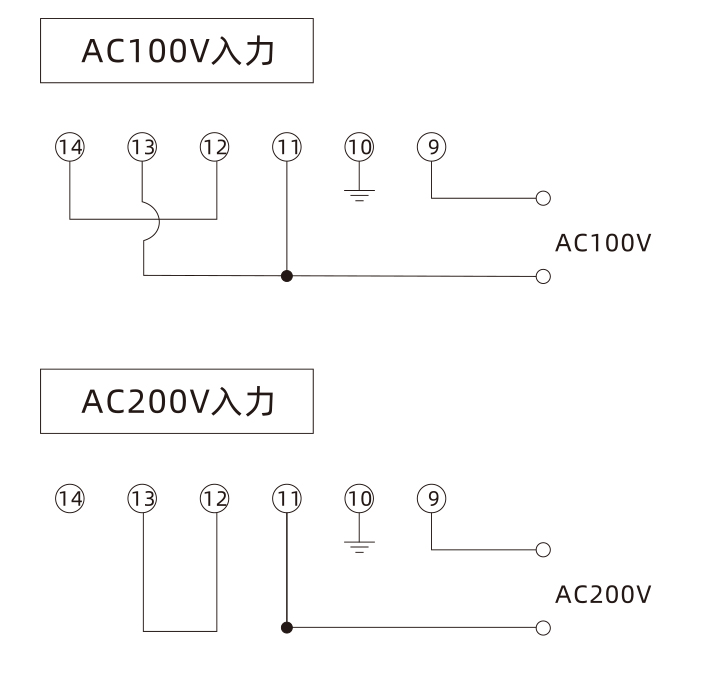

       KPSSU/2 直流入力                      KPSSU/1 交流入力

                                    只有电源接线与直流入力不同







KPSSU/3

KPSSU/4        型式、尺寸(mm)

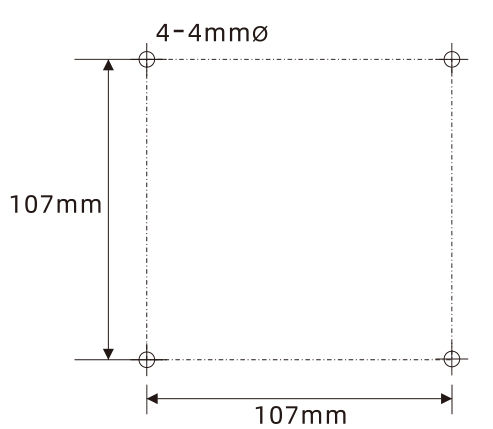

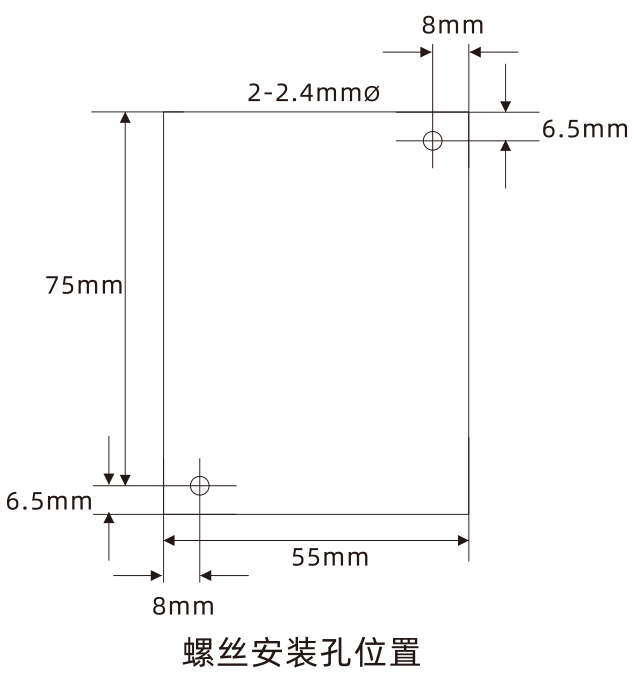

                                    安装孔位置

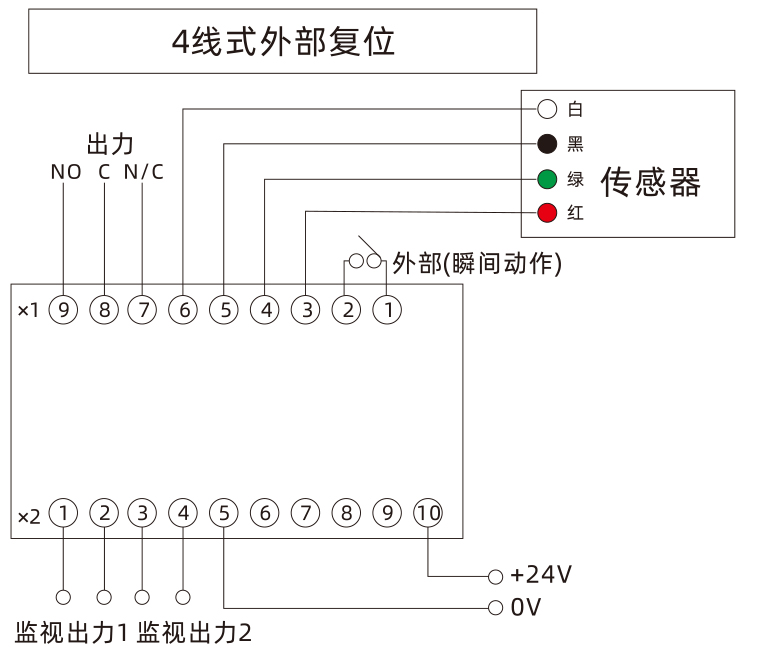

接口端子、配线方法

KPSSU/4 直流入力

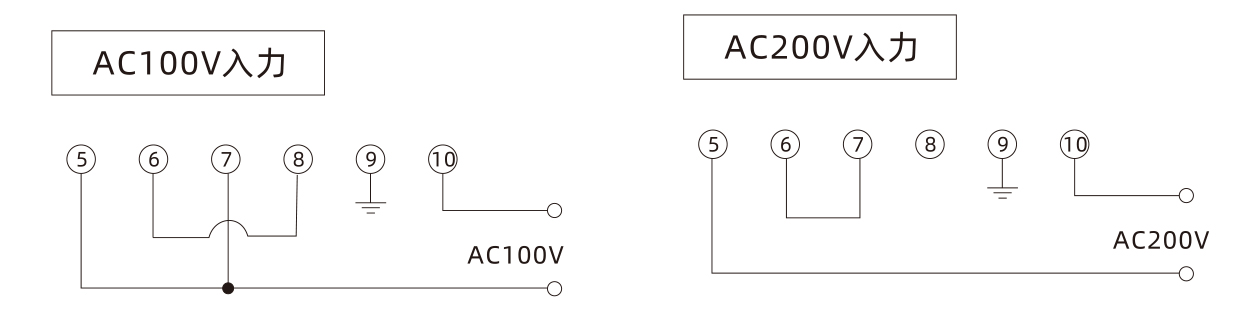

 KPSSU/3 交流入力

 只有电源接线与直流入力不同




       KPSSU/A1
